所有的电子元器件在使用过程中会受到许许多多的外力因素干扰，其中影响最为远重的就是面对电压的压力，因为电路传输距离很远，虽然速度很快但是也会受到工作时长，环境等等条件的左右，所以就需要特定的贴片电容来适应。于是高压贴片电容就应运而生，相应的还有低压贴片电容，相辅相成，成为了应对电压的不二之选，接下来就单独对于其内部构造做一个简单分析。

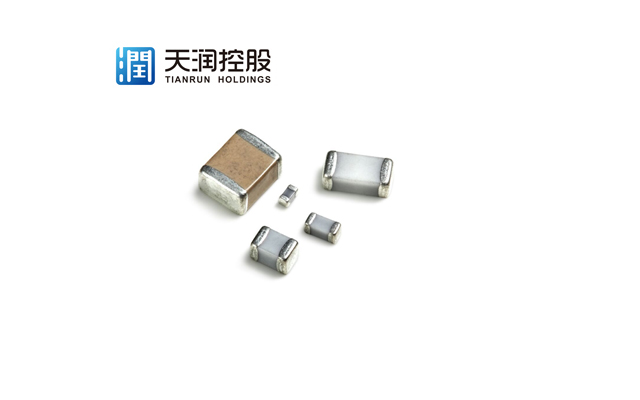

        高压贴片电容的内部构造和普通的贴片电容不同，但是和陶瓷贴片电容很相像。从外部来说，高压贴片电容采取了多层式的结构，目的就是为了让其上中下三部分之间都有一定空间来布置应对电压的材质。内部来看多种并联的结构方式让微小的电介质紧紧联系在一起，提高产品性能的同时又能够给外部抗压材质提供动能。其中微小的电介质采用了和陶瓷陶瓷电容相同的片瓦装装贴，所以覆盖的面积很大，应对电流的反应灵敏度很高，同时对漏电电流电压的抗拒性也很高，这么看来，内部结构几乎已经成为了铁桶一块，这就是高压贴片电容如此适用在高低压环境的奥妙所在。

       以上就是关于高压贴片电容相应内部构造剖析的内容了，希望对您有所帮助！欧凯鑫锐——国内优秀的高压贴片电容代理商，更多详情资讯请认准官方网站：http://www.okxr.com.cn/，欢迎您前来咨询！
