无线电窗布遥控装置说明以及直流电源适用领域介绍

文章来源: 深圳欧凯鑫锐科技有限公司人气:17发表时间:2019-06-03 10:41:39

无线电大家应该都不陌生,这是一种日常生活中使用比较广泛的技术。今天我就来和大家聊聊无线电的相关话题。现代社会之中有很多无线电设备。我们常用无线电窗布遥控设备的运作原理是什么?无线电中的直流电源又有什么样的使用领域?下面我们就“无线电窗布遥控装置说明以及直流电源适用领域介绍”来详细了解下。



【无线电窗布遥控设备介绍】


用无线电遥控专用发、收组件制造的窗布遥控设备,作业安稳牢靠,性价比高,它具有两大特色:其一,线路简略,设备简单,不像有的操控电路要在窗布两头加装限位开关等;其二.可在恣意方位“停”“起”窗布,完成窗布半开状况操控,而不像通常常见操控电路只能做到全开和全闭窗布,运用更便利。


无线电遥控窗布设备的电路。Al为微型钥匙扣式无线电编码发射器,A2为与其配对的接纳解码模块。品体三极管VTl一V%组成直流电动机M的正、回转驭动电路.晶体二极管VDI一VD4组成M反电势精位电路.以维护VT3-VT6免遭损坏。电源变压器T,整流二极管VD5和VD6,滤波电容器C2等组成电源改换电路.将220V交流电改换成约12V直流电,供遥控接纳及操控电路用电。



接通电源,无线电接纳解码模块A2的三个数据锁存输出端A一C均输出低电平,晶体三极管VT1一VT6悉数截止,电动机无电不转变。当按动无线电编码发射器上的A键时内藏天线就会向周围空间发射出频率约为265MH的编码无线电波,在有用效果间隔范围内,被A2模块内藏天线接纳,经内部电路扩大、检波、解码后,使对应数据锁存输出端A输出高电平(实测约4V),所以VT2,


VT4和VT5先后导通,取得左正右负直流电压正转,操控窗布缓缓拉合;当按动发射器上的键时,A2对应输出端B变为高电平,而A端康复低电平,因为B端悬空未用,故M主动断电停转。


当按动发射器Al上的C键时.对应输出端枪出高电平,而B端康复低电平,所以VT1,VT3和VT6先后导通,取得右正左负直流电压回转,操控窗布缓缓摆开,当再次按动发射器上的键时对应的B端输出高电平,而C端康复低电平,主动断电停转变。

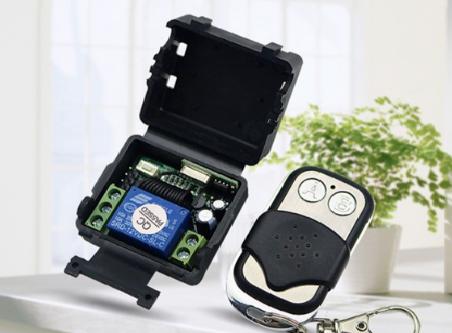

Al、A2选用国产TWH9636/TWH9638型三位无线电遥控专用组件,它包含一只微型化的钥匙扣式数字编码发射器和一只模块化的接纳,其有用遥控间隔达20一40m,习惯,其体积约为62mmx33mmx15mm在面板上设有A,B,C三位按键和一个发光二极管指示灯,机内装有1节AG23一12V型电池。


每逢按动按键时,发光二极管点亮,机内数字编码电路作业并驱动频率为265MHz的超高频发射电路,将载有数字信号的高频电磁波经过印制板天线发射出去。发射器作业时电流约6mA,不发射时不耗电。



【无线电中直流电源的使用范围】


直流电源有正、负两个电极,正极的电位高,负极的电位低,当两个电极与电路连通后,能够使电路两端之间维持恒定的电位差,从而在外电路中形成由正极到负极的电流。



单靠水位高低之差不能维持稳恒的水流,而借助于水泵持续地把水由低处送往高处就能维持一定的水位差而形成稳恒的水流。与此类似,单靠电荷所产生的静电场不能维持稳恒的电流,而借助于直流电源,就可以利用非静电作用(简称为“非静电力”)使正电荷由电位较低的负极处经电源内部返回到电位较高的正极处,以维持两个电极之间的电位差,从而形成稳恒的电流。


因此,直流电源是一种能量转换装置,它把其他形式的能量转换为电能供给电路,以维持电流的稳恒流动。


直流电源的应用范围


高频开关直流电源系统适用于大型发电厂、水电厂、超高压变电站、无人值守变电站作为控制、信号、保护、自动重合闸操作、事故照明、直流油泵、,各种直流操作机构的分合闸,二次回路的仪表,自动化装置的控制交流不停电电源等用电装置的直流供电电源。


高频开关直流电源的单线原理:


高频开关直流电源由充电屏、馈线屏、蓄电池及直流电压变换器四个单元组成。充电机屏由若干电源模块和微机监控系统组成,单柜(屏)配置160A,若需要更大的输出电流可实现多机柜(屏)并联。


馈线屏配有微机绝缘在线监察装置,当某一馈出支路发生接地事故时可显示出某地支路编号及接地电阻。电池屏内可选配微机蓄电池巡检装置,随时对蓄电池状态进行监控。直流电压变送器可采用高频直流变送器,当合闸母线在180-300V电压变动时控制线母线的输出电压都能牢牢地稳定在220V。


以上关于“无线电窗布遥控设备介绍”和“无线电中直流电源的使用范围”的介绍,希望能让您了解“无线电”带来帮助。
