随着时代的不断发展，贴片电容逐渐走进我们的生活中，被越来越多的人开始熟知，但是部分人对它还是不够完全了解的，针对这个情况，我们收集了和它相关的资料，供其参考，希望这篇文章会给您带来启发。下面我们就“贴片电容的特点分析及其相关常识的说明”来详细了解下。

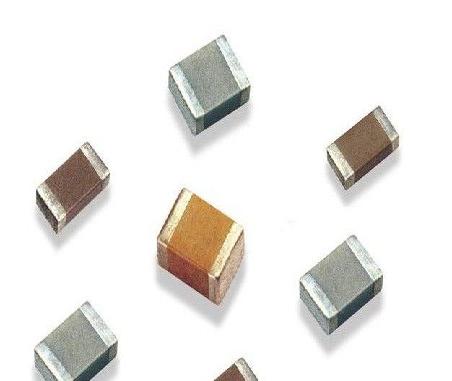

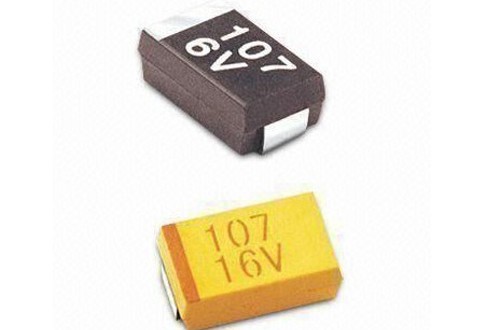

【贴片电容的基本介绍】

贴片电容介质是以COG/NPO为I类介质的高频电容器，其温度系数为±30ppm/℃，电容量非常稳定，几乎不随温度、电压和时间的变化而变化，主要应用于 高频电子线路，如振荡、计时电路等;其容量精度主要为±5，以及在容量低于10pF时，可选用B档（±0.1pF）、C档（±0.25pF）、D档 （±0.5pF）三种精度。

以X7R为II类介质的中频电容器，其温度系数为±15，电容量相对稳定，适用于各种旁路、耦合、滤波电路等，其容量精度主要为K档（±10）。特殊情况下，可提供J档（±5）精度的产品。

不同品种的电容器，使用频率不同。小型云母电容器在250MHZ以内;圆片型瓷介电容器为300MHZ;圆管型瓷介电容器为200MHZ;圆盘型瓷介可达3000MHZ;小型纸介电容器为80MHZ;中型纸介电容器只有8MHZ。

以Y5V为III类介质的低频电容器，其温度系数为：+30～-80，电容量受温度、电压、时间变化较大，一般只适用于各种滤波电路中。其容量精度主要为Z档（+80～-20），也可选择±20精度的产品。

贴片电容介质强度表征的是介质材料承受高强度电场作用而不被电击穿的能力，通常用伏特/密尔（V/mil）或伏特/厘米（V/cm）表示. 当外电场强度达到某一临界值时，材料晶体点阵中的电子克服电荷恢复力的束缚并出现场致电子发射，产生出足夠多的自由电子相互碰撞导致雪崩效应。

进而导致突发击穿电流击穿介质，使其失效.除此之外，介质失效还有另一种模式，高压负荷下产生的热量会使介质材料的电阻率降低到某一程度，如果在这个程度上延续足夠长的时间，将会在介质薄弱的部位上产生漏电流.这种模式与温度密切相关，介质强度隨温度提高而下降.

【贴片电容的基础知识】

贴片电容的命名： 容量精度在5%左右，但选用这种材质只能做容量较小的，常规100PF 以下，100PF- 1000PF 也能生产但价格较高 X7R 此种材质比NPO 稳定性差，但容量做的比NPO 的材料要高 ，容量精度在10%左右。 Y5V 此类介质的电容，其稳定性较差，容量偏差在20%左右，对温度电压较敏感，但这种材质能做到很高的容量，而且价格较低，适用于温度变化不大的电 路中。

是指该贴片电容的尺寸套小，是用英寸来表示的08 表示长度是0.08 英寸、05 表示宽度为 0.05 英寸 CG ：是表示做这种电容要求用的材质，这个材 质一般适合于做小于10000PF以下的电容，102 ：是指电容容量，前面两位是有效数字、后面的2 表示有多少个零102=10×102 也就是= 1000PF J。

是要求电容的容量值达到的误差 精度为5%，介质材料和误差精度是配对的 500：是要求电容承受的耐压为50V 同样500 前面两位是有效数字，后面是指有多少个零。

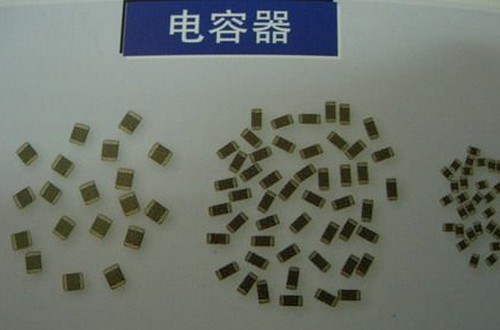

N：是指端头材料，现在一般的端头都是指三 层电极（银/铜层）、镍、锡 T：是指包装方式，T 表示编带包装，B 表示塑料盒散包装 贴片电容的颜色，常规见得多的就是比纸板箱浅一点的黄，和青灰色，这在具体的生产过程 中会有产生不同差异 贴片电容上面没有印字。

以上关于“贴片电容的基本介绍”和“贴片电容的基础知识”的介绍，希望能让您了解“贴片电容”带来帮助。
